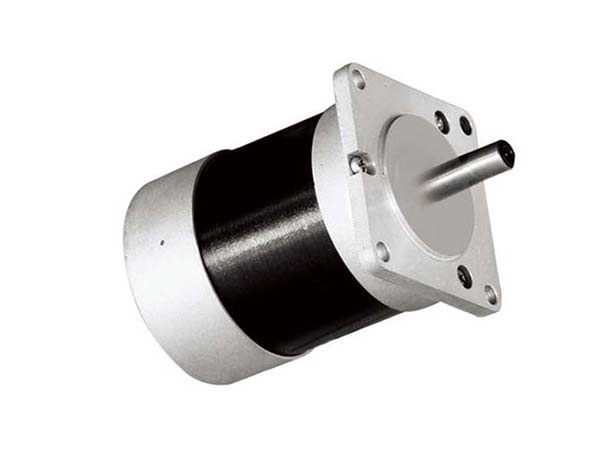

Moteur à courant continu sans balais à bride carrée 57 mm

Moteur sans balais série 57 (courant continu)

 Moteur à courant continu sans balais à bride carrée 57 mm

Caractéristiques du moteur sans balais
1. Norme internationale taille de cadre NEMA 23.
2. Bobinage Wye de configuration 4 pôles et 3 phases.
3. Nous adoptons des aimants en terres rares et des roulements à billes de haute précision permettant de réduire le bruit et la performance du moteur.
4. Faible inertie du rotor mais avec un couple de démarrage rapide.
5. Ce moteur sans balais peut supporter plus de 20000 heures sous conditions normales de travail sans abus, accidents ou modifications.
6. Ce moteur à engrenages à courant continu propose des solutions de contrôle idéales pour les pompes d'aquariums et équipements de lutte contre les incendies.

Applications
1. Machines de ramassage
2. Equipements de nettoyage
3. Chasse-neiges
4. Epandeurs de sel
5. Autres véhicules spéciaux

Spécifications générales
Type d'enroulement En étoile
Angle à effet Hall Angle électrique 120 degrés
Dépassement de l'axe 0.025mm
Jeu radial 0.025mm @ 460g
Jeu axial 0.025mm @ 4000g
Effort radial maxi 75N @ 20mm à partir de la bride
Effort axial maxi 15N
Classe d'isolement Classe B
Rigidité diélectrique 700VAC 1 minute
Résistance d'isolement 100MΩMin , 500VDC
Spécifications du moteur sans balais 57 mm
Numéro de référence Tension Courant à vide Vitesse à vide Couple Courant nominal Vitesse nominale Couple
(MAX)
Couple constant Inertie du rotor Poids Longueur
Unités VDC A RPM Nm A RPM Nm Nm/A Kgmm 2 Kg m m
57SW01 36 0.4 4000 0.11 1.6 3000 0.35 0.11 7.5 0.5 56
57SW02 36 0.6 4000 0.22 3.2 3000 0.68 0.11 11.9 0.75 76
57SW03 36 1 4000 0.32 4.7 3000 0.98 0.11 17.3 1 96

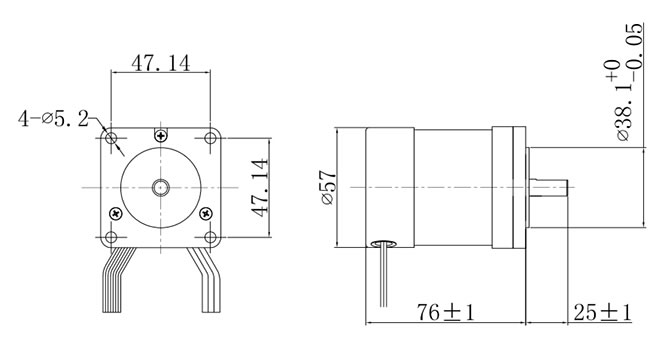

Contour du moteur
